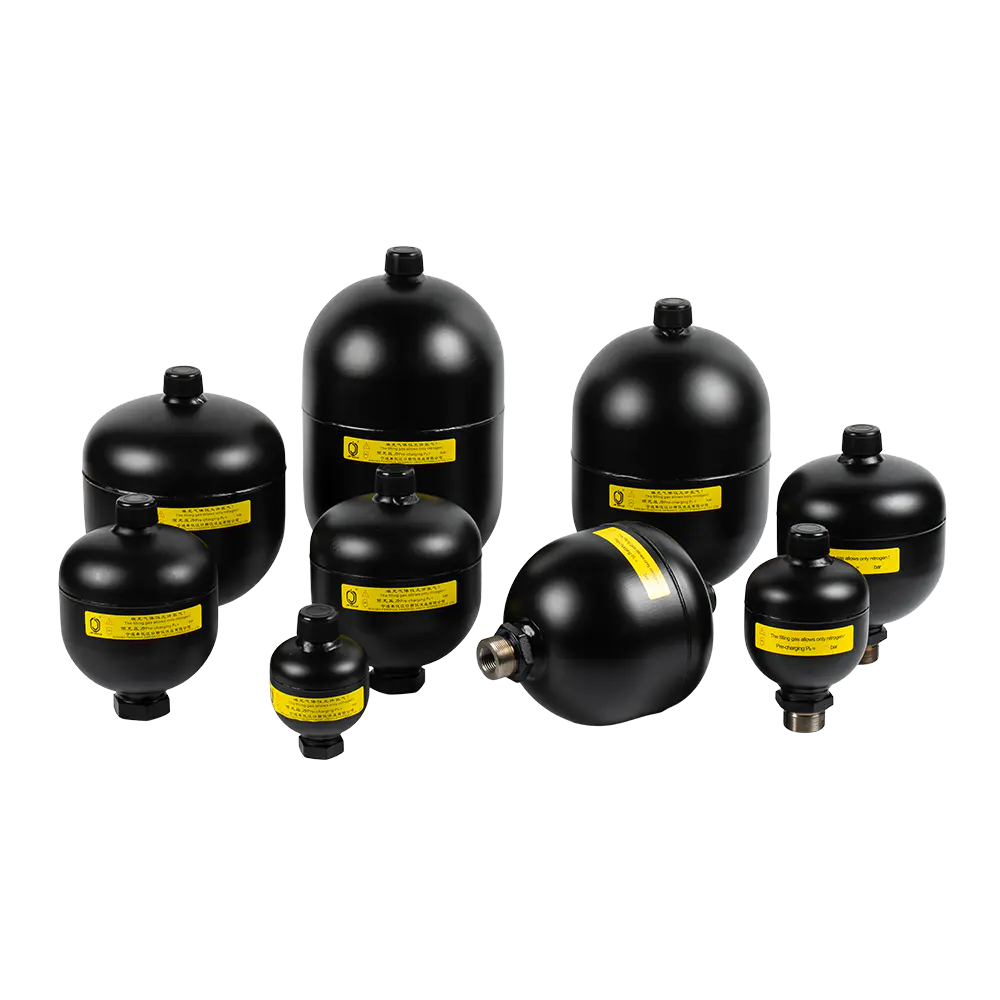

Akumulator Diafragma

Penumpuk diafragma ialah peranti mekanikal yang menyimpan dan membebaskan tenaga menggunakan Hukum Boyle (kebolehmampatan gas). Struktur terasnya ialah diafragma yang diperbuat daripada bahan fleksibel (biasanya getah) yang memisahkan sepenuhnya ruang cecair daripada ruang gas di dalam bekas.

Minta Sebut Harga >

PRAV：Tiada produk terdahulu SETERUSNYA：Akumulator Omboh

Prinsip Kerja Teras
Operasi penumpuk diafragma adalah berdasarkan hubungan perubahan isipadu antara gas dan cecair:
1. Penyimpanan Tenaga (Pengecasan): Apabila tekanan dalam sistem hidraulik meningkat, cecair dipaksa masuk ke dalam ruang cecair penumpuk.
Kemasukan cecair memaksa diafragma fleksibel untuk bergerak ke arah ruang gas, memampatkan gas (biasanya nitrogen) di bahagian lain diafragma.
Disebabkan oleh pemampatan gas, tenaga keupayaan (tenaga mampatan) disimpan.
2. Pelepasan Tenaga (Pelepasan): Apabila tekanan sistem berkurangan (cth., apabila silinder hidraulik perlu bergerak dengan pantas), diafragma ditolak kembali ke bentuk asalnya oleh tekanan dalaman gas.
Keanjalan diafragma mengembang gas termampat, menolak cecair kembali ke dalam sistem hidraulik untuk menambah permintaan aliran serta-merta.

Fungsi Akumulator Hidraulik
Komponen yang sangat diperlukan dalam teknologi hidraulik dan bendalir. Ia mempunyai banyak kegunaan dalam litar hidraulik, seperti:
1) menjimatkan kuasa pemacu;

2) penyimpanan tenaga;

3) kejutan tekanan redaman;

4) mengurangkan denyutan tekanan pam;

5) mengekalkan tekanan berterusan.

Kesemua fungsi ini boleh dilakukan oleh penumpuk hidraulik, dengan itu menghasilkan faedah istimewa seperti: peningkatan produktiviti dan kecekapan keseluruhan, kefungsian yang dipertingkatkan, jangka hayat yang dilanjutkan, keselamatan yang dipertingkatkan dan pengurangan kos operasi dan penyelenggaraan.

produk
Penerangan

Kami boleh mereka bentuk dan membangunkan mengikut keperluan pelanggan kami untuk memenuhi keperluan pelanggan yang berbeza.

Penetapan Model

1. Kod Siri:
Penumpuk diafragma yang dikimpal

2. Pembinaan:
A: (M28X1.5) Boleh dicas semula
B: Dimeterai sepenuhnya¹

3. Isipadu Nominal(L)

4. Tekanan kerja yang dibenarkan (Bar)

5. Bahan Cangkang:
1--Keluli karbon

6. Kod Bahan Diafragma:
1--Nitril Butadiena Getah (NBR)
2--Getah Nitril Butadiena Terhidrogenasi (HNBR)²
3--Isobutylene Isoprena Getah (IIR)²
7--Getah Epichlorohydrin (ECO)²

7. Sambungan standard sisi cecair AK atau AB³

8. Tekanan pra-cas nitrogen pada 20°C (Bar)¹

Nota:
(1) Hanya untuk pesanan pukal Jenis A dan Jenis B;
(2) Hanya untuk pesanan pukal;
(3) Untuk penyambung bukan standard, sila rujuk secara berasingan.
Penumpuk Diafragma yang dikimpal menggunakan cangkang pengecap keluli, Mereka mempunyai dua jenis mengikut bahagian gas: Boleh dicas semula dan dimeterai sepenuhnya.

Spesifikasi Produk

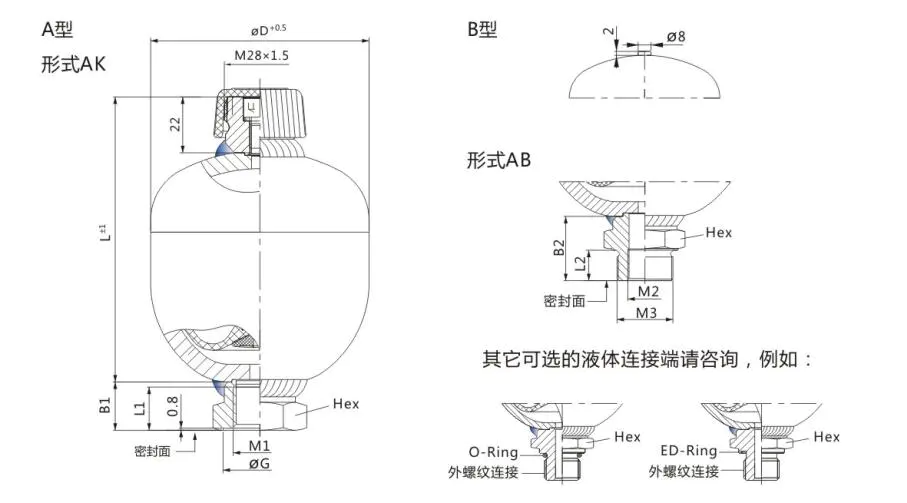

Kod dan Saiz Model

Jumlah Nominal (L)	Nisbah Mampatan p₂:p₀	Siri	Tekanan Kerja yang Dibenarkan (bar)	L (mm)	ΦD (mm)	Berat (kg)	Anjakan	Sambungan cecair standard
								AK					AB
								M1 (ISO228)	ΦG (mm)	L1 (mm)	B1 (mm)	Hex SW	M2 (ISO228)	M3	L2 (mm)	B2 (mm)	Hex SW
0.075	8:01	210	210	91	65	0.7	38/95/150	G1/2	Φ29	16	18	32	Tidak disediakan	-	-	-	-
0.075	8:01	250	250	91	65	0.7	38/95/150	G1/2	Φ29	16	18	32	Tidak disediakan	-	-	-	-
0.16	8:01	210	210	96	75	0.9	38/95/150	G1/2	Φ29	16	18	32	Tidak disediakan	-	-	-	-
0.16	8:01	250	250	96	75	0.9	38/95/150	G1/2	Φ29	16	18	32	Tidak disediakan	-	-	-	-
0.25	8:01	100	100	106	80	0.8	38/95/150	G1/2	Φ29	16	18	32	Tidak disediakan	-	-	-	-
0.25	8:01	210	210	112	86.5	1.45	38/95/150	G1/2	Φ29	16	18	32	Tidak disediakan	-	-	-	-
0.25	8:01	250	250	112	86.5	1.45	38/95/150	G1/2	Φ29	16	18	32	Tidak disediakan	-	-	-	-
0.32	8:01	100	100	116.5	89	1.1	38/95/150	G1/2	Φ29	16	18	32	Tidak disediakan	-	-	-	-
0.32	8:01	210	210	121	95	1.75	38/95/150	G1/2	Φ29	16	18	32	Tidak disediakan	-	-	-	-
0.32	8:01	250	250	121	95	1.75	38/95/150	G1/2	Φ29	16	18	32	Tidak disediakan	-	-	-	-
0.35	8:01	100	100	121	89	1.15	38/95/150	G1/2	Φ29	16	18	32	Tidak disediakan	-	-	-	-
0.35	8:01	210	210	124	95	1.8	38/95/150	G1/2	Φ29	16	18	32	Tidak disediakan	-	-	-	-
0.35	8:01	250	250	124	95	1.8	38/95/150	G1/2	Φ29	16	18	32	Tidak disediakan	-	-	-	-
0.5	8:01	210	210	133	106	2.3	38/95/150	G1/2	Φ34	18	22	41	G1/2	M33X1.5	18	38	41
0.5	8:01	250	250	133	106	2.3	38/95/150	G1/2	Φ34	18	22	41	G1/2	M33X1.5	18	38	41
0.75	8:01	210	210	148.5	121	3	38/95/150	G1/2	Φ34	18	22	41	G1/2	M33X1.5	18	38	41
0.75	8:01	250	250	152	123	3.5	38/95/150	G1/2	Φ34	18	22	41	G1/2	M33X1.5	18	38	41
1	8:01	210	210	160	138	3.8	38/95/150	G1/2	Φ34	18	22	41	G1/2	M33X1.5	18	38	41
1	8:01	250	250	163	142	5	38/95/150	G1/2	Φ34	18	22	41	G1/2	M33X1.5	18	38	41
1.4	8:01	210	210	174	153	5.9	38/95/150	G1/2	Φ34	18	22	41	G1/2	M33X1.5	18	38	41
1.4	8:01	250	250	174	153	5.9	38/95/150	G1/2	Φ34	18	22	41	G1/2	M33X1.5	18	38	41
2	8:01	210	210	202	169	7.6	38/95/150	G1/2	Φ34	18	22	41	G1/2	M33X1.5	18	38	41
2	8:01	250	250	205	172	9.2	38/95/150	G1/2	Φ34	18	22	41	G1/2	M33X1.5	18	38	41
2.8	4:01	210	210	250	169	9.2	38/95/150	G3/4	Φ42	24	28	46	G3/4	M45X1.5	20	37	46
2.8	4:01	250	250	255	172	11.5	38/95/150	G3/4	Φ42	24	28	46	G3/4	M45X1.5	20	37	46
3.5	4:01	210	210	289	173	13.8	38/95/150	G3/4	Φ42	24	28	46	G3/4	M45X1.5	20	37	46
3.5	4:01	250	250	289	173	13.8	38/95/150	G3/4	Φ42	24	28	46	G3/4	M45X1.5	20	37	46
